造粒圆盘采用整体圆弧结构,成粒率可达93以上。造粒盘设有三个出料口,便于间断生产作业,大大降低了劳动强度,提高了劳动效率。减速机与电动机采用柔性皮带传动,起动平稳,减缓冲击力,提高设备使用寿命。造粒盘盘底采用多条辐射钢板加强,坚固耐用,不变形。加厚、加重、坚固的底座设计,不需地脚螺栓固定,运转平稳。
圆盘造粒机工作原理:各种干粉物料从设备顶部加入,经脱气、螺旋预压缩并输送至两只轧辊的弧形槽口,两只轧辊等速、反向旋转,将物料咬入槽内并进行强制压缩,物料通过压缩区后承受的压力逐渐减小,其表面张力和重力使之自然脱出,进入碎粒机和整粒机破碎、修整,再进入振动筛进行筛分,合格品通过输送机被送入成品仓或直接包装,粉状筛下物料通过回料装置再次被送回原料仓进行二次辊压,挤压力的大小可根据颗粒强度的需要由液压系统进行调节。通过改变辊面开槽形式,可得到片状、条状、橄榄状、扁球状等物料。
圆盘造粒机特点:
1.结构新型新颖合理,重量减轻,高度降低。工艺布置灵活方便,适合老厂改造。
2.大盘倾角可调节。采用角度垫片,调整灵活方便。
3.采用无动力组合刮刀一体化使辅助功率消耗降低。
4.大盘由盘体和盘节组成。降低主电机功率。盘节沿盘体可上下调节。盘节端部为边法兰,料球出盘时可保证料球不被拉伤、撕裂。
5.全新清淤设计,由无动力组合刮刀清边清底,清角刮刀清盘角,配合盘体特殊处理技术,清淤、成球效果好,不会出现大泥团,料球直径90%在3-5mm。
圆盘造粒机结构:

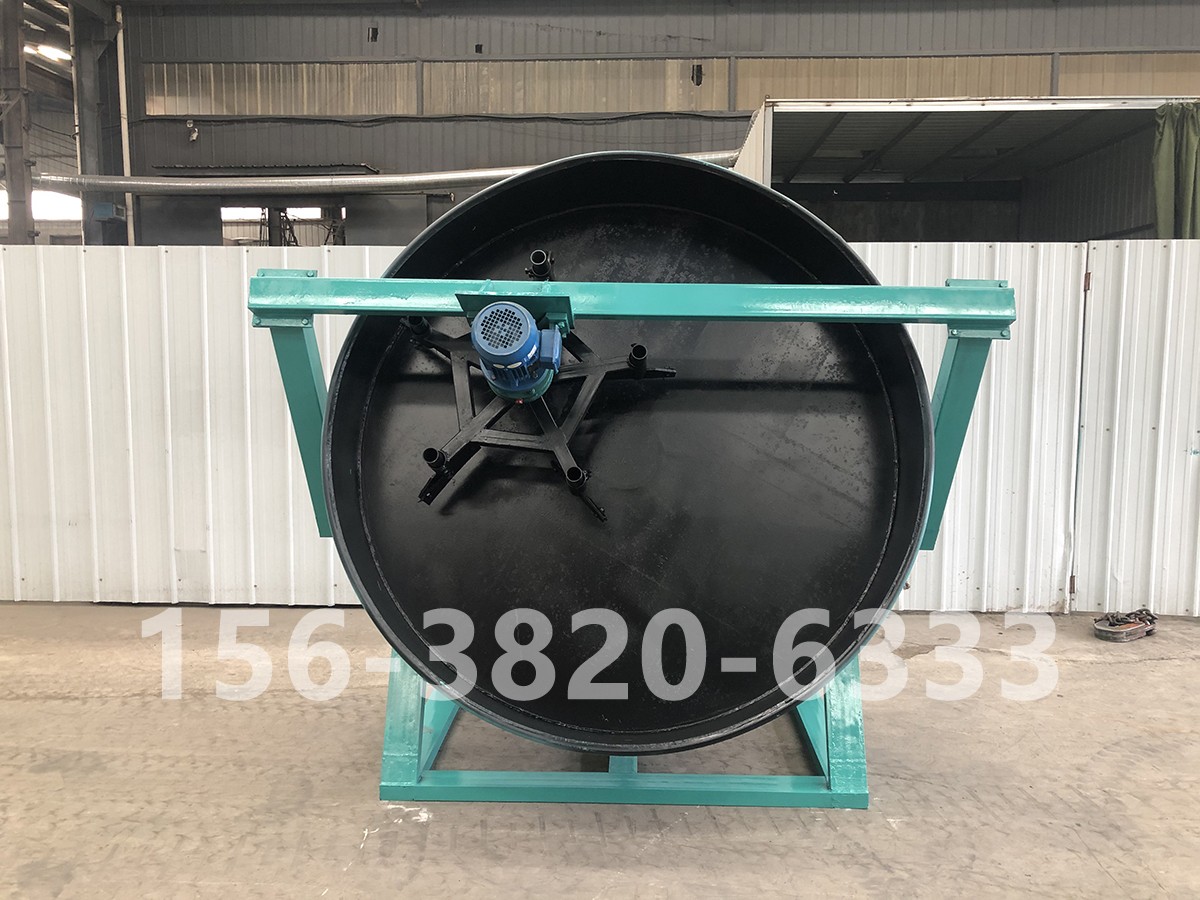

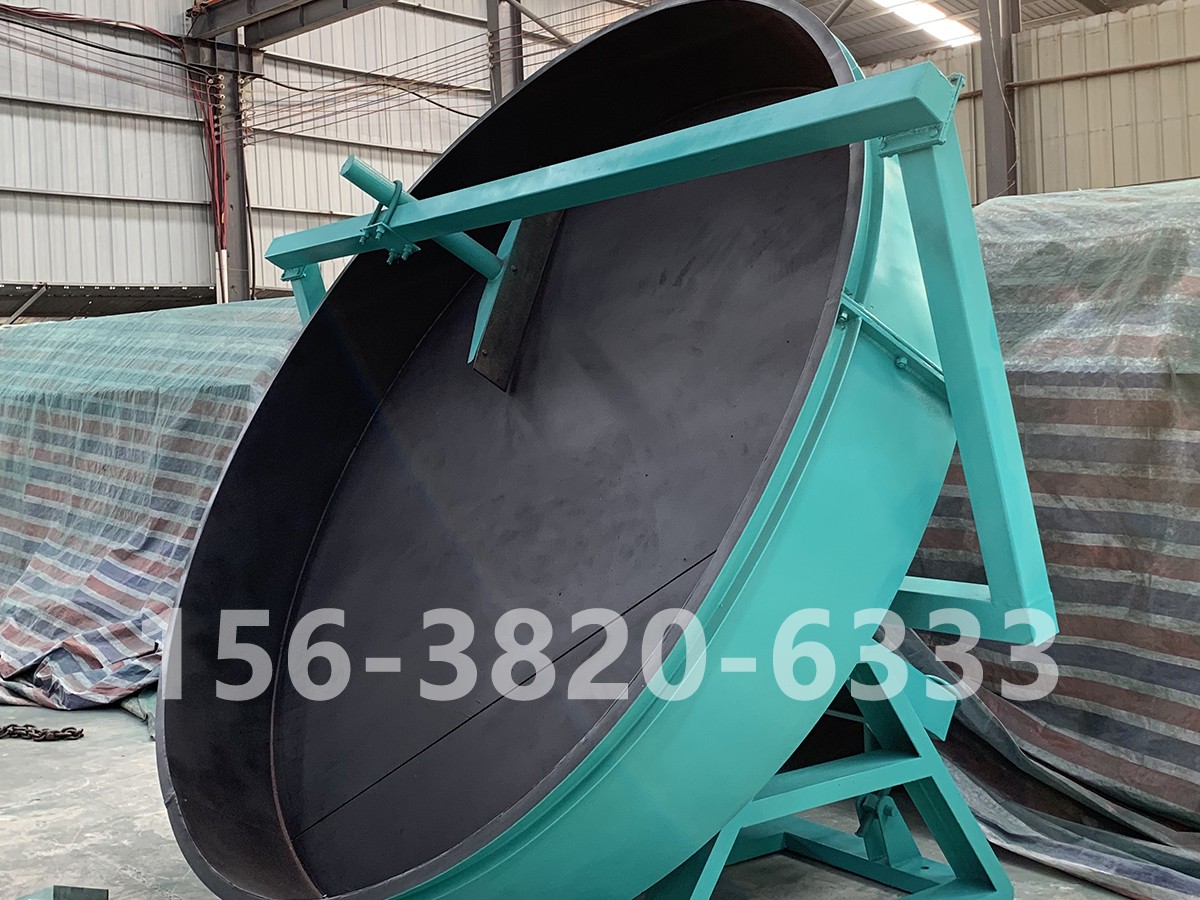

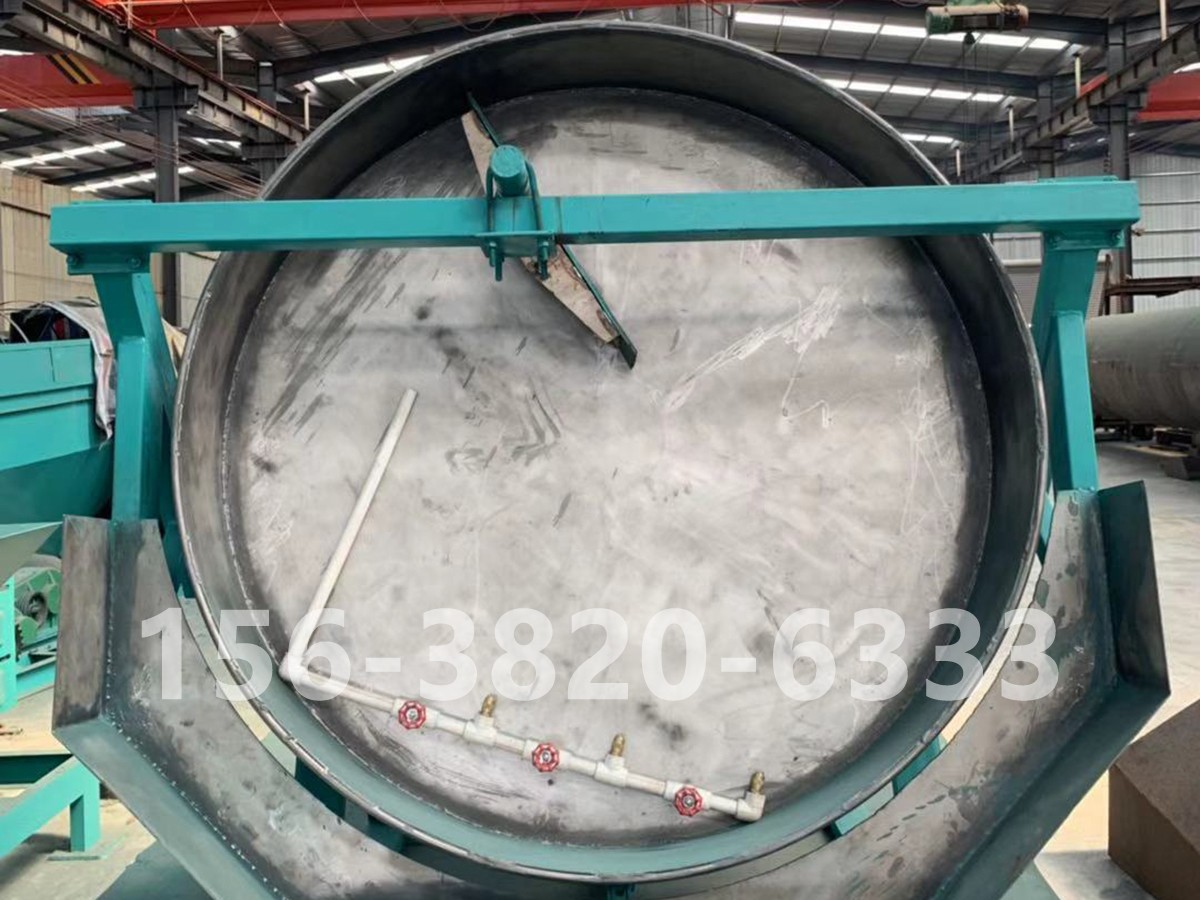

圆盘造粒机由大盘、大齿轮、传动部分、机架、底座、刮刀架、无动力刮刀等组成。
1.圆盘造粒机主体,主体包括机架、调节部分和造粒圆盘等结构;
2.主减速机一台,输入轴装有皮带轮,输出轴装有小齿轮一件;
3.主点动机一台,装有皮带轮一件;
4.支撑造粒圆盘装置,包括主轴一件、滚子轴承两套、轴承座两件;
华强圆盘造粒机经多次研制集多复混肥造粒机设备的制造经验,采用质量优良的防腐、耐磨材料的精心制造,具有外形美观、操作简单、能耗低、寿命长、成粒率高等优点,是国内较为先进的复混肥造粒设备,产品遍及各地。造粒机适用范围广泛,其特征如下:
1.无干燥工艺,常温造粒,一次成型,投资少,经济效益好。
2.动力小运行可靠,无三废排放,操作稳定,维修方便,流程布局合理,技术先进,生产成本低。
3.原料适应性广,可用于复混肥料、医药、化工、饲料、煤炭、冶金等各种原料的造粒,并能生产各种浓度、多种类型(包括有机肥、无机肥、生物肥、磁化肥等)复混肥。
4.特别是稀土、碳铵、硫酸铵系复混肥造粒,居国内前沿,是我国环境保护适用技术的推广项目.
圆盘造粒机主要技术参数
型号 | 直径 | 高度 | 容积m3 | 转速 r/min | 电机kw | 生产能力 |
ZL08 | 800mm | 200mm | 0.25 | 24 | 1.5 | 0.1~0.2 |
ZL10 | 1000㎜ | 220㎜ | 0.4 | 21 | 2.2 | 0.3~0.5 |
ZL15 | 1500㎜ | 300㎜ | 1.1 | 17 | 5.5 | 0.5~0.8 |
ZL25 | 2500㎜ | 500㎜ | 2.5 | 13.6 | 7.5 | 1-1.5t/h |
ZL28 | 2800㎜ | 550㎜ | 3.7 | 13.6 | 11 | 1-2.5t/h |
ZL30 | 3000㎜ | 550㎜ | 4.2 | 11 | 11 | 2-3t/h |
ZL32 | 3200㎜ | 600㎜ | 4.8 | 10 | 11 | 2-3.5t/h |
ZL36 | 3600㎜ | 600㎜ | 6.1 | 10 | 15 | 3-5t/h |
